1. 填料塔的定義和基本原理

填料塔是一種常用的化工設備，用于在氣液體系中進行質量和熱量傳遞過程。它通常由塔底、填料層、塔體和內部設備組成。

（1）. 塔底：填料塔的底部通常設有液體收集器或分布器，用于均勻分配液體相，并收集底部的液體。液體收集器可以是圓錐狀的，有助于引導液體流向塔底中心的收集管。

（2）. 填料層：填料層是填料塔內部的關鍵組成部分，用于增大氣液接觸面積，促進質量傳遞。填料通常是由多個小塊或板狀物料組成，具有高表面積和良好的液體分布能力。常見的填料類型包括環狀填料、球狀填料、片狀填料等。

填料塔內的填料在化工過程中起著重要的作用，其基本原理如下：

①. 增大接觸面積：填料塔中填料的存在可以增大氣體和液體之間的接觸面積，從而促進質量和熱量的傳遞。填料的形狀和結構設計可以提供較大的表面積，使氣體和液體之間能夠更充分地接觸和混合。

②. 均勻液體分布：填料塔內的填料層可以提供良好的液體分布功能。當液體從塔頂部下流時，填料層會使液體分散并均勻地流過整個填料床。這有助于避免液體在填料塔中的局部堆積和通道效應，從而提高質量傳遞的效率。

③. 提供附著點：填料塔內的填料可以提供許多附著點，使得氣體和液體能夠更好地接觸和反應。填料的多孔性和復雜的形態可以增加附著點的數量，并提供更多的反應和物質轉移的機會。

④. 利用表面張力：填料塔中填料的表面張力作用可以促進液體的分散和接觸。表面張力使得液體能夠在填料表面上形成薄膜或珠狀液滴，增加了氣體和液體之間的接觸面積，從而促進質量和熱量的傳遞效率。

⑤. 創造湍流：填料塔內的填料可以通過其形狀和布局來引起氣體和液體的湍流運動。湍流運動有助于打破氣液界面的傳質層，增加了物質傳遞的速率和效果。

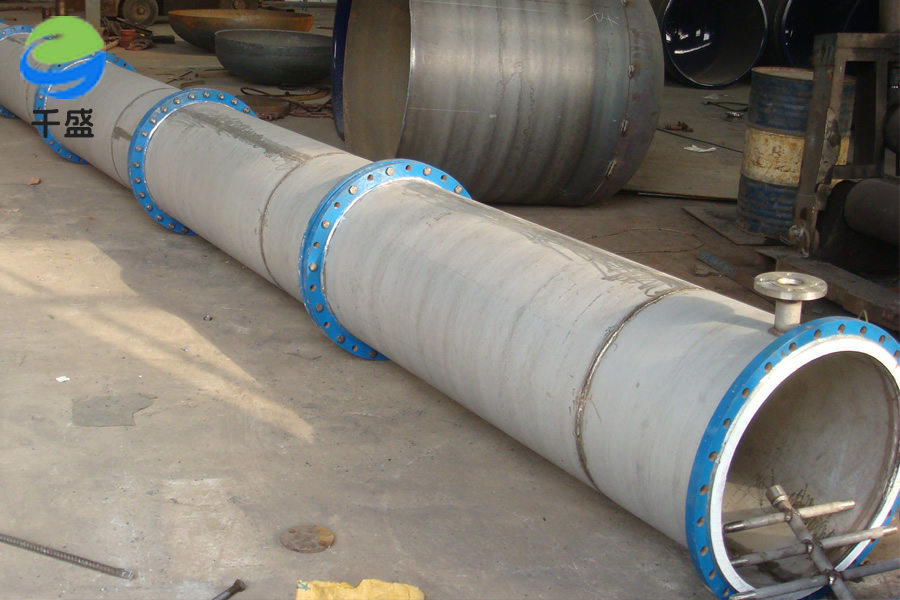

（3）. 塔體：填料塔的塔體通常由金屬或玻璃鋼制成，具有足夠的強度和密封性，以承受塔內的壓力和溫度。塔體通常是垂直設置的圓柱體，也可以是其他形狀，如方形或多邊形。塔體上部通常設有一個頂部或分布器，用于均勻分布氣體流。

（4）內部設備：填料塔內部還配備有一些設備，以實現更好的操作控制和效果改善。這些設備包括：

a. 進料口和出料口：用于將進料引入填料塔和將產物從塔中排出。

b. 攪拌器或分布器：用于將液體均勻分布到填料層中，以促進質量傳遞。

c. 冷卻器或加熱器：用于調節填料塔內氣體或液體的溫度，以滿足工藝要求。

d. 旋流器或除沫器：用于去除塔內形成的液體顆粒或泡沫，以保持操作效果和安全性。

填料塔的結構組成可以根據具體的應用和工藝要求進行設計和調整。不同的填料塔結構和內部設備可以實現不同的傳質效果和操作控制效果。因此，在設計和選擇填料塔時，需要考慮具體的應用需求、質量傳遞效果和操作性能。

2. 填料塔的工藝應用

填料塔在化工領域中的主要應用領域

①. 精餾和分離：填料塔在精餾和分離過程中起到關鍵的作用。通過在填料層中將混合物與精餾劑進行充分的接觸和分離，可以實現液體的分離和純化。常見的精餾應用包括石油化工中的原油分餾、酒精精制以及化學品的純化等。

②. 吸收和氣體處理：填料塔在氣體吸收和氣體處理過程中廣泛應用。例如，用填料塔可以將有害氣體通過溶液吸收來凈化氣體，如二氧化硫的吸收塔用于廢氣處理，同時可以利用填料塔進行氣體的分離和回收。

③. 萃取：填料塔在化工中的液液萃取過程中發揮著重要的作用。填料層提供了大量的接觸點，并通過液體流動將所需組分從一個相中轉移到另一個相中。這種技術在石油化工、農藥、制藥和化學品生產中廣泛應用。

④. 反應：填料塔也可以用于反應過程中，如氣相催化反應和吸附反應。填料層提供了較大的反應表面積和有效的傳質，可以促進反應物質的接觸和反應效果。

⑤. 脫水和除濕：填料塔在脫水和除濕過程中起到關鍵作用。例如，用于脫水乙醇的填料塔可以通過逆流傳質的原理將水分從乙醇中分離出來，實現乙醇的脫水。

⑥. 填料反應器：填料塔也可用作填料反應器，將反應物料與催化劑充分接觸，以提高反應效率和產物純度。

綜上所述，填料塔在精餾、吸收、萃取、反應、脫水和除濕等多個化工領域中都有廣泛的應用。其靈活性和高效性使其成為化工工藝中不可或缺的關鍵設備之一。

3. 填料塔的優勢和特點

填料塔相對于其他分離設備具有以下幾個優勢：

①. 大接觸面積：填料塔內填料的存在可以大大增加氣液接觸面積，提高傳質效率。相比于其他分離設備如板式塔或旋轉薄膜蒸發器，填料塔的填料層具有更大的表面積，使得氣體和液體能夠更充分地接觸和混合，從而實現更好的分離效果。

②. 高效靈活性：填料塔具有較高的操作靈活性，可以適應不同的工藝需求。填料的種類和形狀可以根據具體的分離目標進行選擇和調整，從而實現不同物質的有效分離。此外，填料塔還可以根據需要進行模塊化設計，可以根據具體要求進行增減和改造。

③. 處理大流量和多組分體系的能力：填料塔適用于處理大流量和多組分體系的情況。填料塔的底部液體收集器和頂部分布器結構可以有效處理大量的液體和氣體流入和流出，能夠更好地應對大規模生產的需求。同時，填料塔內填料的多孔性和復雜的結構使得它可以處理多組分的混合物，實現多組分的分離。

④. 可控性強：填料塔具有較好的操作和控制性能。填料塔內的流體流動可以通過操作參數的調整來控制，如液體和氣體的速度、流量和分布。這種可控性使得工藝操作更加靈活可靠，可以實現較佳的分離和反應效果。

⑤. 廣泛的應用領域：填料塔在化工領域有廣泛的應用，并且可以適應不同的工藝需求。無論是精餾、吸收、萃取、反應還是脫水等分離和反應過程，填料塔都能發揮重要的作用，并且適用于各種不同的化工生產領域。

綜上所述，填料塔相對于其他分離設備具有更大的接觸面積、高效的靈活性、處理大流量和多組分體系的能力、可控性強以及廣泛的應用領域等優勢。這些優勢使得填料塔成為化工領域中常用的分離設備之一。

4. 填料塔的性能影響因素

影響填料塔性能的關鍵因素

影響填料塔性能的關鍵因素包括以下幾個方面：

①. 塔底液體分布：塔底液體的均勻分布對于填料塔性能至關重要。如果底部液體分布不均勻，會導致液體流向塔底某一側出現偏重導致塔內液位不平衡，進而影響到填料的工作效果。

②. 填料類型和形狀：填料的類型和形狀直接影響到填料塔的性能。不同類型和形狀的填料具有不同的表面積、通道結構和液體分布能力，因此會影響氣液接觸和質量傳遞效果。選擇合適的填料類型和形狀可以提高填料塔的傳質效率。

③. 填料層高度：填料層的高度對于填料塔的性能有重要影響。較高的填料層可以增加氣液接觸時間和接觸次數，提高傳質效果。然而，過高的填料層也可能增加液體的壓力損失和氣液分布不均勻的風險。因此，填料層高度應根據具體的操作條件和工藝要求進行合理設計。

④. 氣體和液體流速：氣體和液體流速對填料塔的性能具有重要影響。適當?shù)牧魉倏梢源_保填料與氣體和液體有良好的接觸和混合，以提高傳質效率。過高或過低的流速可能導致塔內流體分布不均勻或傳質不充分。

⑤. 塔體和內部設備設計：塔體的設計和內部設備的布置也會對填料塔的性能產生影響。塔體設計應考慮到氣液流體的均勻分布和阻力損失，并確保容易實施操作和維護。內部設備的布置應能夠促進氣液分布和混合，保證塔內流體的流動效果。

⑥. 操作參數和控制策略：填料塔的操作參數和控制策略對性能影響很大。操作參數包括進料流量、溫度、壓力等，合理的操作參數可以提高傳質效率。控制策略包括液位控制、壓力控制等，有效控制操作參數能確保填料塔正常運行并提高性能。

綜上所述，塔底液體分布、填料類型和形狀、填料層高度、氣體和液體流速、塔體和內部設備設計以及操作參數和控制策略等是影響填料塔性能的關鍵因素。在設計和運行填料塔時，需要綜合考慮這些因素，以實現較佳的分離效果和能量利用效率。

如何選擇適合特定工藝需求的填料類型和操作參數。

選擇適合特定工藝需求的填料類型和操作參數需要綜合考慮以下幾個因素：

①. 分離要求：首先需要明確工藝需求中需要分離的目標物質是什么，是根據物理性質分離還是化學反應分離，是需要從氣相中分離還是液相中分離。根據分離要求，選擇相應的填料類型，如傳統的塔填料、整個塔盤、內置的分離層等。

②. 物料性質：了解要處理的氣體或液體的物理性質和化學性質，如粘度、密度、表面張力、化學穩定性等。根據物料性質選擇填料的材質和形狀，以確保填料能夠與物料充分接觸并有效實現分離。

③. 塔內液體分布和氣液接觸：填料塔的液體分布和氣液接觸是影響分離效果的重要因素。根據工藝要求，選擇適當?shù)奶盍闲螤睢⒋笮『投衙芏龋蕴峁┝己玫囊后w分布和氣液接觸效果。

④. 操作參數：操作參數包括進料流量、溫度、壓力等。這些參數會影響填料塔的傳質效率和分離效果。根據工藝需求和填料的特性，選擇合適的操作參數，以充分利用填料塔的優勢并提高分離效率。

⑤. 經驗和試驗數據：借鑒先前類似工藝的經驗和試驗數據，根據實際情況優化選擇填料類型和操作參數。實驗和模擬研究可以幫助確定較佳填料類型和操作參數組合。

5. 填料塔的設計與優化

填料塔的設計過程可以分為以下幾個基本步驟：

①. 確定設計參數：根據工藝需求和分離目標，確定填料塔的設計參數，包括進料流量、出料流量、溫度、壓力等。

②. 選擇填料類型：根據分離需求和物料性質，選擇適合的填料類型。常見的填料類型包括球形填料、環形填料、片狀填料等。填料的選擇應考慮其表面積、通道結構、液體分布能力等因素。

③. 確定填料層高度：根據物料性質和傳質要求，確定填料層的高度。填料層高度較高可以增加氣液接觸時間和接觸次數，但過高可能影響液體分布和壓力損失。

④. 設計塔體和內部結構：根據塔體尺寸和操作要求，設計填料塔的塔體結構和內部設備布置。考慮到氣液分布、液體收集和分布等因素，設計合適的塔底液體收集器和頂部液體分布器。

⑤. 確定操作參數和控制策略：根據填料塔的設計和工藝要求，確定合適的操作參數和控制策略，如進料流量、溫度控制、液位控制等。操作參數的選擇應以實現較佳傳質效果和分離效率為主要考慮因素。

⑥. 進行模擬和分析：利用計算機模擬和傳質分析等工具，對填料塔的設計進行模擬和分析，評估其傳質效率和分離性能，以優化設計方案。

⑦. 考慮安全和操作性：在設計過程中，要考慮填料塔的安全性和操作性。合理設計和配置安全設備，確保操作人員的安全，同時方便操作和維護。

在填料塔的設計過程中，需要考慮以下關鍵因素：

①. 物料性質：深入了解要處理的氣體或液體的物理性質和化學性質，包括密度、粘度、表面張力、化學穩定性等。物料性質直接影響填料選擇和操作參數的確定。

②. 分離要求：明確工藝需求中需要分離的目標物質，包括分離方式、分離效率要求等。根據分離要求選擇合適的填料類型和設計參數。

③. 塔內液體分布和氣液接觸：優化填料塔的塔底液體分布和塔內氣液接觸效果，以提高傳質效率和分離效果。設計適當?shù)囊后w收集器和液體分布器。

④. 操作參數：選擇合適的操作參數，如進料流量、溫度、壓力等，以實現較佳的傳質效率和分離性能。同時，根據操作參數的選擇進行合理的控制策略設計。

⑤. 安全和操作性：確保填料塔的設計符合安全規范，并提供方便的操作和維護。考慮到填料塔的操作安全性和可操作性，合理配置安全設備和控制系統。

6.填料塔的維護和故障排除

填料塔的維護和故障排除是確保其正常運行和性能穩定的關鍵工作。以下是填料塔的維護和故障排除的常見步驟和注意事項：

①. 定期檢查：定期對填料塔進行檢查，檢查填料的狀況、液體分布器和收集器的運行狀態等。注意觀察填料塔的液位、壓力和溫度變化。

②. 清潔和沖洗：定期清潔填料塔的內部，去除積聚的異物和堵塞物，并進行沖洗。注意使用適當?shù)娜軇┖颓逑磩苊鈱μ盍虾驮O(shè)備造成損害。

③. 檢修和更換：對于損壞或老化的填料和設備，及時進行檢修和更換，確保填料塔的正常運行。檢查填料的損壞、磨損程度，修復或更換受損的填料。

④. 疏通和清理：當填料塔出現堵塞或流量異常時，進行疏通和清理工作。可以使用高壓水或氣體進行疏通，清理堵塞物和雜質，恢復正常的氣液流動。

⑤. 液體分布和氣液接觸：確保填料塔的液體分布和氣液接觸效果良好。檢查液體分布器和收集器的工作狀態，調整液體分布參數，維持良好的液體分布和氣液接觸。

⑥. 故障排除：當填料塔發生故障時，進行故障排除工作。其中常見故障包括液位異常、壓力異常、溫度異常等。通過檢查設備和管路，查找故障原因，并進行相應維修或更換。

⑦. 操作監控：建立有效的操作監控機制，定期對填料塔的操作參數進行監測和調整。及時發現并解決操作問題，確保填料塔的正常運行和性能穩定。

⑧. 健全的記錄和文檔：建立填料塔的運行記錄和維護記錄，包括關鍵參數的記錄、異常情況的記錄和維護操作的記錄。隨時更新填料塔的技術文檔和圖紙，方便維修和維護工作。

維護和故障排除工作應該由經驗豐富的工程師和操作人員進行。在進行維護和故障排除前，應確保安全措施得到落實，切勿在運行狀態下進行維修和檢修。同時，建議定期進行培訓，提高操作人員的維護技能和意識，及時發現和解決問題，保證填料塔的正常運行。

7.填料塔的重要性和應用優勢

填料塔在化工、石油、煉油、制藥、環保等領域中具有重要的應用和優勢。

①. 分離和提純：填料塔廣泛應用于氣體和液體的分離和提純過程，可實現從混合物中分離和回收目標組分。通過選擇合適的填料類型和操作參數，可實現高效的分離效果，提高產品純度。

②. 傳質和反應：填料塔可以提供大量的表面積和通道結構，促進氣體和液體的接觸和傳質。在吸收、吸附、脫氣等反應過程中，填料塔可以實現物質的快速傳遞和大量反應表面積，提高反應效率。

③. 節能和環保：填料塔可以有效利用塔內的表面積，減少設備的體積和高度，節省能源消耗和降低運行成本。同時，填料塔在分離和凈化過程中，可實現目標物質的回收和廢物的處理，具有良好的環保效益。

④. 可調性和靈活性：填料塔可以通過調整填料類型、填料層高度和操作參數等方式實現對分離過程的調控和優化。根據不同的工藝需求，可以靈活選擇填料類型和設計參數，滿足不同的生產要求。

⑤. 可擴展性和適應性：填料塔的設計和操作參數可以根據實際情況進行調整和優化，便于擴展和適應不同規模和工藝要求。填料塔可以根據生產需求的變化進行改造和升級，以適應新的工藝和生產需求。

總的來說，填料塔在化工和制藥等領域中具有重要的應用和優勢，可實現高效的分離、傳質和反應過程。填料塔通過提供大量的表面積和通道結構，優化物質的接觸和傳質，實現節能、環保和靈活調控的優勢。填料塔的應用范圍廣泛，并在工業生產中發揮著重要作用。
